CT Performance Phantom

Opis

Spełnia wytyczne z raportu AAPM #1 w zakresie wydajności i kontroli jakości skanerów CT.

Coraz powszechniejsze wykorzystanie tomografii komputerowej (CT) jako narzędzia diagnostycznego wymaga efektywnych metod oceny parametrów pracy używanych dziś skanerów. W odpowiedzi na to zapotrzebowanie Amerykańskie Stowarzyszenie Fizyków Medycznych (AAPM) powołało Zespół Zadaniowy ds. Fantomów CT. Jego celem było zdefiniowanie parametrów wydajności skanerów CT i opracowanie praktycznych metod ich testowania przy użyciu specjalnych fantomów. Konstrukcja niniejszego fantomu została opracowana na podstawie wytycznych przedstawionych w Raporcie #1 Zespołu Zadaniowego i zatwierdzona przez AAPM.

Modułowy CT Performance Phantom zapewnia użytkownikowi CT jeden system do pomiaru dziewięciu parametrów wydajności. JEDEN FANTOM – WSZYSTKO W JEDNYM! Umożliwia rutynową standaryzację następujących elementów: wyrównania (alignment), szerokości wiązki, jednorodności przestrzennej, kontrastu liniowego, rozdzielczości przestrzennej, rozkładu linii (linespread), szumu, niezależności od wielkości obiektu oraz dawki pochłoniętej. Wszystkie komponenty fantomu są umieszczone w zwartym, przezroczystym zbiorniku, który utrzymuje system w prawidłowej orientacji.

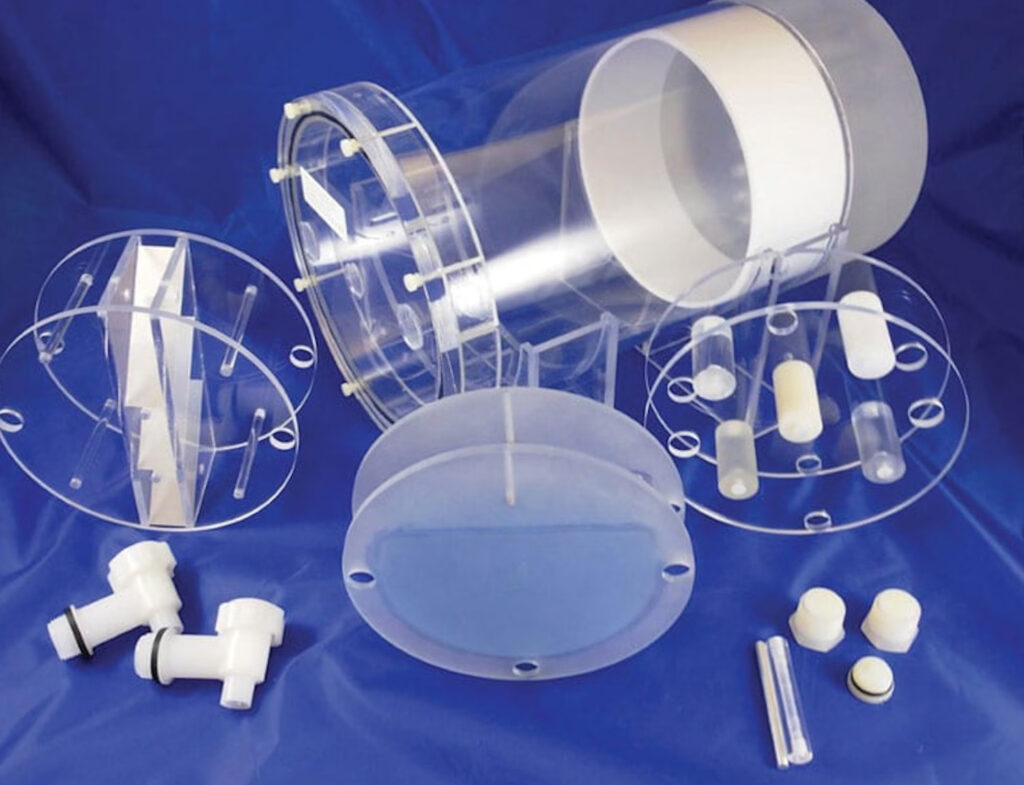

Fantom składa się z akrylowego zbiornika o średnicy 8 ½″, w którym znajdują się: wkład szerokości wiązki, blok rozdzielczości przestrzennej i linespread, wkład wysokiego kontrastu oraz elementy umożliwiające montaż pinów wyrównujących i/lub uchwytów TLD. Dodatkowo, u podstawy zbiornika, współśrodkowo z wewnętrzną średnicą 8″, znajduje się ¼″ pierścień z teflonu symulujący kość ludzką. Do podstawy zbiornika przymocowana jest sekcja niskiego kontrastu z zamykanymi komorami (o średnicy od 1″ do ⅛″), które można wypełnić rozcieńczonym roztworem dekstrozy lub innym odpowiednim płynem, tworząc ośrodek niskiego kontrastu. Opcjonalny zewnętrzny pierścień rozdzielczości i szumu nasuwa się szczelnie na zewnętrzną średnicę zbiornika, umożliwiając ocenę systemów whole‑body.

---

Specyfikacja

• Zbiornik wodny: akryl 8 ½″ O.D. × 8″ I.D. × 12 ¾″ długości. Możliwość ponownego uszczelnienia; porty do napełniania i opróżniania. Do podstawy zamocowany blok wykrywalności niskiego kontrastu.
• Wkład liniowości i kontrastu: 7 ½″ O.D. × 2 ½″ długości. Zawiera bolce kontrastowe Ø 1″ z polietylenu, akrylu, poliwęglanu, polistyrenu i nylonu. Gęstości: polietylen 0,95 g/cm³, polistyren 1,05 g/cm³, nylon 1,10 g/cm³, akryl 1,19 g/cm³, poliwęglan 1,20 g/cm³.
  • Gęstości bolców kontrastowych są identyczne we wszystkich fantomach CT Capintec, co zapewnia porównywalność wyników między skanerami.
• Wkład rozdzielczości: 7 ½″ O.D. × 2 ½″ długości z akrylowym blokiem Ø 6″.
  • Model 76‑410‑4130: osiem zestawów po pięć otworów (1,75; 1,5; 1,25; 1,00; 0,75; 0,61; 0,5; 0,4 mm).
  • Model 76‑410‑4132: dziewięć zestawów po pięć otworów (1,75; 1,5; 1,25; 1,00; 0,75; 0,61; 0,05; 0,04; 0,2 mm).
  • Otwory rozmieszczone podłużnie co 5 mm i pionowo w odstępach równych dwukrotnej średnicy otworu. Wszystkie wypełnione powietrzem. Blok Ø 6″ jest sektorowany 1 ¼″ od promienia; zawiera drut stalowy Ø 0,014″ do obliczeń linespread. Sektor 1 ¼″ głębokości umożliwia pomiar gradientu krawędzi.
• Wkład szerokości wiązki: 7 ½″ O.D. × 3 ½″ długości, solidny blok akrylowy. Zawiera po dwa z każdej z następujących wnęk o głębokości 2 ¼″: 1″, ¾″, ½″, ⅜″, ¼″ i ⅛″; rozmieszczone po obu stronach linii środkowej w odstępach dwukrotnej średnicy. Wnęki z gwintowanymi portami można łatwo wypełniać roztworami dekstrozy lub NaCl o różnych gęstościach (zwykle różnice 2–3 %).
• Pin wyrównujący: aluminium Ø 0,25″ × 3″ długości; gwint umożliwia przymocowanie pinu do płyty przykrywającej.
• Wkład TLD: polistyren Ø ½″ × 3 ½″ długości, rozwiercony na głębokość 3″ pod umieszczenie detektorów TLD; szczelna komora, gwint z przeciwnej strony do montażu.
• Zewnętrzny (whole‑body) pierścień rozdzielczości i szumu: pierścień Ø 12″ O.D. × 8 ½″ I.D. × 2 ½″ długości z tym samym układem otworów co wkład rozdzielczości, w dwóch pozycjach oddalonych o 90°. Pozwala na pomiar rozdzielczości i szumu całego ciała po założeniu na główny zbiornik; łatwe wyznaczanie rozdzielczości wewnętrznej i zewnętrznej.
• Wymiary: 15 ½″ długości × 8 ½″ średnicy
• Masa: 17,25 lb
