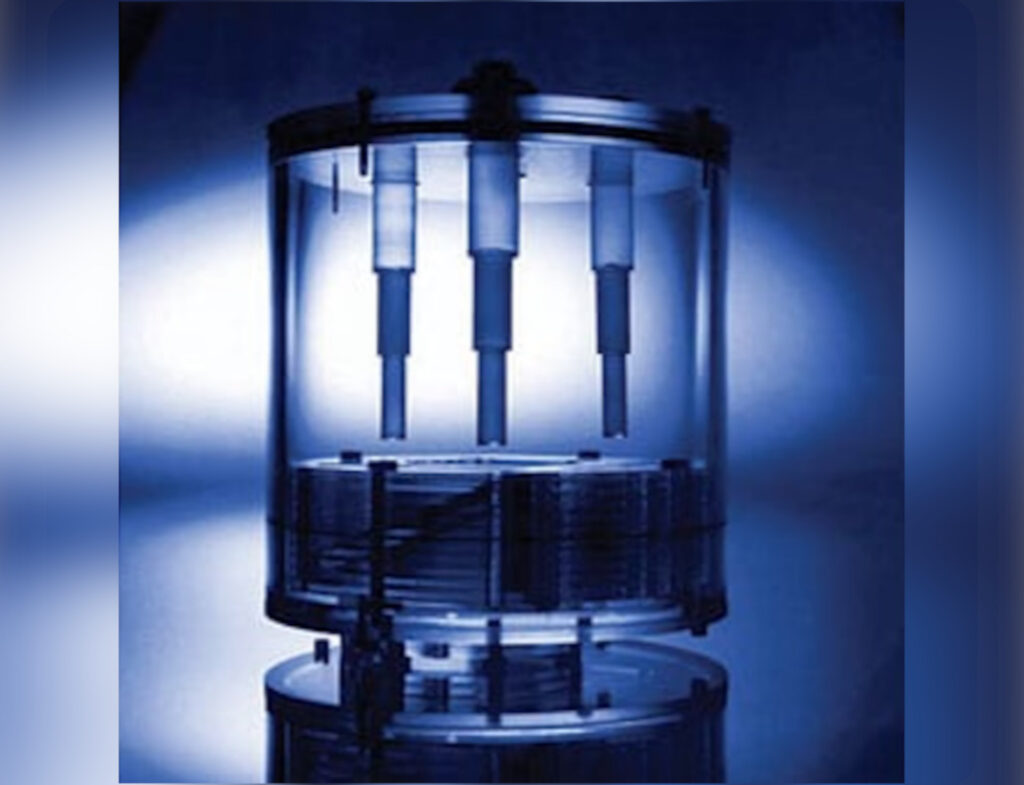

Specphan Phantom
Upraszcza i przyspiesza konfigurację akwizycji oraz zwiększa powtarzalność pomiarów kontroli jakości (QC).
Kluczowe cechy obejmują system mocowania, który pozwala skanować fantom Specphan™ w powietrzu, poza blatem stołu. Eliminuje to problem tłumienia przez stół i umożliwia ustawienie detektora(ów) tak blisko fantomu, jak to konieczne. Takie rozwiązanie skraca czas przygotowania akwizycji i zwiększa powtarzalność pomiarów QC.
Procedura montażu jest prosta:
- Walizkę fantomu kładzie się na stole pacjenta i zabezpiecza, oplatając stół taśmą rzepową przymocowaną do walizki.
- Element przedłużający zakłada się na walizkę, a sam fantom mocuje do tego elementu, zawieszając go w powietrzu między detektorami.
- Poziomowanie fantomu odbywa się szybko za pomocą pokrętła regulacyjnego na elemencie przedłużającym.
Konstrukcja fantomu Specphan™ powstała w odpowiedzi na zalecenia grup standaryzacyjnych, m.in.:
- American Association of Physicists in Medicine (AAPM) — Quantitation of SPECT Performance: Report of Task Group 4, Nuclear Medicine Committee
- National Electrical Manufacturers Association (NEMA) — Nuclear Medicine Section Recommendations for Implementing SPECT Instrumentation Quality Control
Fantom Specphan™ zawiera cztery główne sekcje obrazujące oraz wkłady opisane na kolejnych stronach:
- Sekcja szerokości przekroju, wielkości piksela i wysokiej rozdzielczości
- Wkład punktowy
- Sekcja jednorodności obrazu i szumu
- Wkłady niskiego kontrastu
Wkład punktowy (funkcja rozmycia punktu, PSF)
Ta sekcja umożliwia zastosowanie źródła punktowego montowanego w korku wypełnienia umieszczonym centralnie lub w otworach radialnych. Źródło zawiera studzienkę o wymiarach 3 mm × 5 mm, którą można zamocować na zewnątrz lub wewnątrz obudowy Specphan™. Rozdzielczość przestrzenną określa się, obliczając pełną szerokość przy połowie maksymalnej wysokości (FWHM) lub przy jednej dziesiątej maksymalnej wysokości (FWTM) funkcji rozmycia punktu (PSF) wzdłuż osi pionowej i poziomej w płaszczyźnie osiowej.
Po umieszczeniu w otworze radialnym uchwyt źródła punktowego może służyć do kalibracji środka obrotu przy analizie danych w osi x. Nachylenie detektora można z kolei określić, gdy dane źródła punktowego analizuje się w osi poziomej płaszczyzny strzałkowej lub w osi pionowej płaszczyzny czołowej.
Sekcja szerokości przekroju, wielkości piksela i wysokiej rozdzielczości
Szerokość przekroju to parametr rekonstrukcyjny definiujący grubość lub liczbę przekrojów sumowanych w celu utworzenia obrazu zrekonstruowanego. Metodyka pomiaru jest podobna jak w TK: dla każdego rampu oblicza się FWHM skorygowanego tła, stosując interpolację liniową. W Specphan™ używa się kanału o wymiarach 20 mm × 10 mm nachylonego pod kątem 23°, co daje współczynnik powiększenia 2,3 do pomiaru szerokości przekroju. Następnie, wykorzystując znany kąt ramp, przeprowadza się przeliczenie trygonometryczne, uzyskując wynik w milimetrach. Pomiar ten pokazuje skalę uśredniania objętościowego i pozwala zoptymalizować szerokość przekrojów dla konkretnego protokołu klinicznego. Ponieważ rampy stosuje się zawsze parami, możliwe jest też określenie przesunięcia fantomu w osi z, służące do weryfikacji dokładności lokalizatora skanu lub zewnętrznych systemów pozycjonowania pacjenta.
Ta część testowa służy również do weryfikacji wymiaru piksela oraz oceny nieliniowości i zniekształceń geometrycznych. W tym celu wykorzystuje się cztery gorące otwory kalibracyjne o średnicy 5 mm, oddalone od siebie o 120 mm (169 mm w kierunku ortogonalnym). Na podstawie znanych fizycznych pozycji otworów można obliczyć wymiary piksela w osiach x i y.
Sekcja zawiera „gorące” i „zimne” wzorce rozdzielczości (2 mm, 4 mm, 6 mm i 8 mm) do wizualnej oceny rozdzielczości przestrzennej. Odpowiednia częstość wzorca fal kwadratowych wynosi kolejno 2,5 lp/cm, 1,25 lp/cm, 0,83 lp/cm i 0,625 lp/cm.
Sekcja jednorodności obrazu i szumu
Ta część, o przybliżonych wymiarach 14 cm długości i 20 cm średnicy, służy do oceny parametrów obrazu pod kątem szumu (procent RMS), artefaktów, jednorodności oraz czułości przekrojowej i objętościowej.
Wkłady niskiego kontrastu
Trzy wkłady niskiego kontrastu są wkręcane na końcu obudowy Specphan™. Można je rozmieścić radialnie w odległości 63,5 mm od osi centralnej lub umieścić jeden wkład w osi fantomu. Każdy wkład składa się z trzech sekcji o średnicach 10, 15 i 20 mm oraz długości 40 mm. Wkłady napełnia się przez port w części gwintowanej. Mogą one symulować zmiany „gorące” lub „zimne”.
